کلمپ انتهایی کابل خودنگهدار چیست | کلمپ انتهایی خودنگهدار | امیران برق

فهرست مطالب

مقدمه

در مسیر طراحی شبکه‌های توزیع برق فشار ضعیف، استفاده از کلمپ انتهایی کابل خودنگهدار نقش کلیدی در افزایش ایمنی، استحکام و انسجام کابل‌های LV ABC دارد. در این مقاله، با نگاهی تخصصی به مفهوم کلمپ انتهایی کابل خودنگهدار می‌پردازیم، بررسی می‌کنیم که انواع این کلمپ‌ها چه ویژگی‌هایی دارند، چگونه نصب می‌شوند و دستورالعمل‌های فنی وزارت نیرو برای تست آن‌ها چیست.

همچنین با تمرکز بر عنوان مهم قیمت کلمپ انتهایی کابل خودنگهدار، عوامل مؤثر در تعیین قیمت در بازار ایران را واکاوی خواهیم کرد. به کمک این مقاله می‌توانید با درک دقیق از کاربردها، مراحل نصب، استانداردهای فنی و هزینه‌های مربوط، تصمیمی آگاهانه در خرید کلمپ انتهایی خودنگهدار بگیرید. در ادامه، گام به گام به بررسی انواع، نحوه اجرا، تست رسمی و قیمت روز این محصول می‌پردازیم.

🟦 بخش اول: کلمپ انتهایی کابل خودنگهدار چیست؟

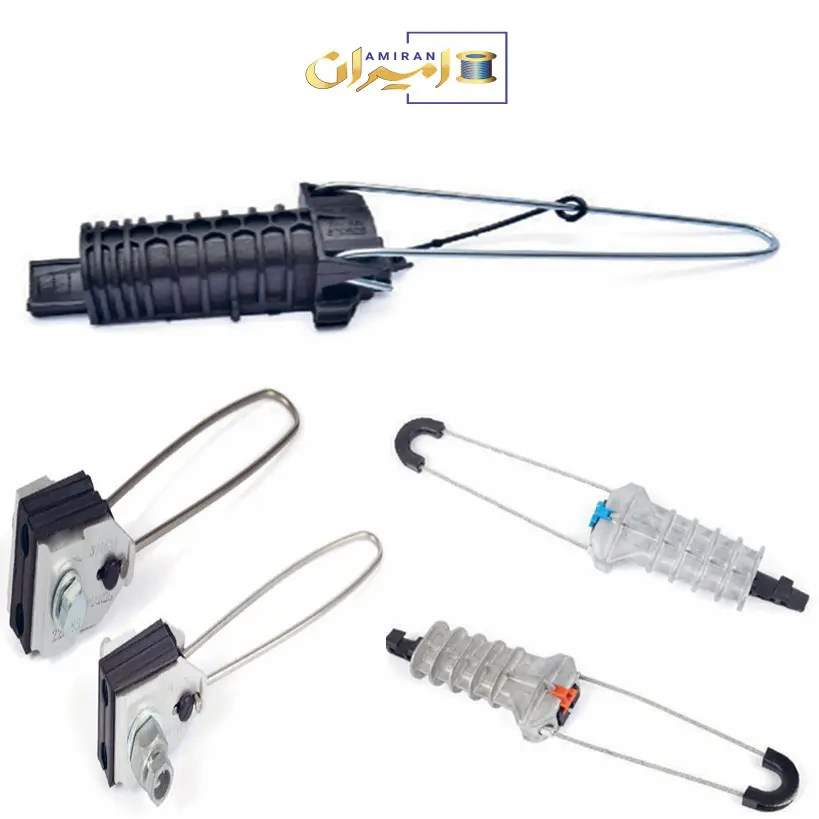

انواع کلمپ انتهایی خودنگهدار

انواع کلمپ انتهایی کابل خودنگهدار | انواع کلمپ انتهایی خودنگهدار

کلمپ انتهایی کابل خودنگهدار، یا Dead End Clamp، وسیله‌ای است که برای مهار کابل‌های LV ABC (شبکه فشار ضعیف خودنگهدار) به ویژه در انتهای مسیر یا تغییر مسیرها استفاده می‌شود . این کلمپ‌ها غالباً به دو دسته تقسیم می‌شوند:

  1. گوه‌ای (وِج): شامل گوه‌های پلاستیکی خودتنظیم (Self‑adjusting plastic wedges) است که بدون آسیب به عایق، رشته‌های کابل را محکم نگه می‌دارند.
  2. پیچی: دارای پیچ M12 و مهره خودقفل‌شونده است که پس از مونتاژ، کابل را محکم نگه می‌دارد و مناسب برای نصب روی بست U یا پایه است.

این تنوع باعث می‌شود نصب در شرایط گوناگون آب‌و‌هوا و طراحی‌های متنوع شبکه ممکن باشد.

کاربرد تخصصی کلمپ انتهایی کابل خودنگهدار

کلمپ انتهایی کابل خودنگهدار نقش حیاتی در شبکه‌های توزیع LV دارد. کاربردهای کلیدی آن شامل موارد زیر است:

  • مهار کابل در انتهای خط یا گوشه‌ها تا از افتادگی یا لرزش جلوگیری شود.
  • جلوگیری از آسیب به عایق با استفاده از گوه‌های پلاستیکی که کابل را بدون فشار زیاد دربرمی‌گیرند.
  • مقاومت بالا در برابر خوردگی و شرایط محیطی؛ بدنۀ این کلمپ‌ها از فولاد محافظت‌شده یا آلیاژ آلومینیوم به‌همراه پلی‌آمید تقویت‌شده (Poliamid 6.6 GF30) ساخته می‌شود .
  • نصب آسان و سریع بدون نیاز به ابزار خاص، ویژگی‌ای مهم برای کار در شرایط دشوار و اجرای پروژه در کوتاه‌ترین زمان.

🟧 بخش سوم: دستورالعمل وزارت نیرو برای تست کلمپ انتهایی

استانداردهای کلمپ انتهایی کابل خودنگهدار | استاندارد کلمپ انتهایی خودنگهدار

برای اطمینان از کیفیت و ایمنی کلمپ انتهایی کابل خودنگهدار، وزارت نیرو الزامات فنی و فرایندهای تست دقیقی تعریف کرده است. در ادامه، مهم‌ترین مراحل و استانداردهای این آزمون‌ها را بررسی می‌کنیم:

استانداردهای فنی و معیارهای تست :

  • طبق استانداردهای بین‌المللی (مانند NFC 33‑042) و منطبق با دستورالعمل‌های وزارت نیرو، کلمپ انتهایی خودنگهدار باید مقاومت مکانیکی بالایی داشته باشد، به‌گونه‌ای که کابل را تحت بار کششی قرار گرفته شکل‌پذیر نگه دارد بدون آسیب به عایق.
  • تست کشش حداقل تا بار مشخص‌شده (برای مثال، برای نوع PA1500، بار حداقل 6 kN و برای PA2000، 8 kN است) انجام می‌شود و باید تثبیت و بدون لغزش کابل پس از آزادسازی باشد.

مراحل اجرای تست :

  1. مونتاژ اولیه مطابق دستورالعمل تولیدکننده
    کلمپ طبق دستورالعمل (شامل قرارگیری گوه‌ها و بستن پیچ M12 یا گوه گذاری با مهره خودقفل‌شونده) روی کابل نصب می‌شود .
  2. اعمال بار کششی مکانیکی
    از دستگاه تست کشش استفاده می‌شود تا بار اعمال شود به‌صورت پله‌ای تا رسیدن به مقدار حداقل ذکرشده در استاندارد. این بار گاهی تا 1.25 برابر مقدار nominal نیز اعمال می‌شود
  3. ثبت میزان کشش و لغزش
    کابل باید بدون حرکت محسوس و لغزش باقی بماند. بسته به نتایج تست، کیفیت نصب و گوه‌ها بررسی می‌شود.
  4. بازرسی پس از آزمایش
    کابل، عایق و گوه‌ها باید بدون آسیب ظاهری باقی بمانند. هرگونه ترک، خراش یا تغییر شکل غیرقابل قبول به‌عنوان معیار شکست شناخته می‌شود.
  5. گواهی کیفیت و نوع‌سنجی
    پس از موفقیت، کلمپ تأییدیه تست وزارت نیرو را خواهد گرفت و قابل استفاده در محیط‌های اجرایی مانند پروژه‌های برق‌رسانی یا ساختمان صنعتی و شبکه شهری خواهد بود.

منبع : laurenceelectirc.en.made-in-china.com+5uni-groundrod.com+5youtube.com+5.

🟥 بخش چهارم: قیمت کلمپ انتهایی کابل خودنگهدار در بازار ایران

عوامل مؤثر بر قیمت :

عوامل زیر بیشترین تأثیر را بر قیمت کلمپ انتهایی کابل خودنگهدار در بازار ایران دارند:

  1. جنس و مواد به‌کاررفته:
    • استفاده از پلی‌آمید تقویت شده (Polyamide 6.6 GF30) و فولاد پوشش‌د‌ار ضدخوردگی قیمت را افزایش می‌دهد.
  2. ظرفیت تحمل بار و سایز کابل پشتیبانی‌شده:
    • مدل‌هایی که قابلیت مهار ۲ تا ۴ رشته کابل با سطح مقطع ۱۰ تا ۵۰ mm² را دارند، نسبت به نمونه‌های ساده‌تر قیمتی بالاتری دارند.
  3. استانداردهای تولید و گواهی کیفیت:
    • محصولات دارای تأیید وزارت نیرو یا منطبق با استانداردهای اروپایی معمولاً گران‌تر هستند.
  4. برند وارداتی یا داخلی بودن:
    • نمونه‌های تولید داخل با کیفیت بالا، قیمت مقرون به‌صرفه‌تری نسبت به نمونه‌های وارداتی دارند اما هر دو دسته معمولاً در بازار موجودند.

مقایسه قیمت و ویژگی‌های برندهای مختلف کلمپ انتهایی کابل خودنگهدار در بازار ایران

در بازار ایران، برندهای مختلفی در زمینه تولید کلمپ انتهایی کابل خودنگهدار فعال هستند. در ادامه، به مقایسه قیمت و ویژگی‌های برخی از این برندها می‌پردازیم:

برند

قیمت ( تومان )

ویژگی برجسته

نتکو (Netco)

370.000

طراحی مقاوم ، نصب آسان ، مناسب برای شبکه های فشار ضعیف

فازنول (Faz.nol)

استعلام قیمت

تولید داخلی با کیفیت

E.STO

330.000

طراحی پشت باز ، نصب بدون نیاز به قطع کابل

پاسارگاد

358.000

تولید داخلی با استانداردهای ملی

🟩 جمع‌بندی

در این مقاله، به بررسی و تحلیل جامع کلمپ انتهایی کابل خودنگهدار پرداختیم. این ابزار کلیدی در شبکه‌های فشار ضعیف، نقش مهمی در اتصال و نگهداری کابل‌های خودنگهدار ایفا می‌کند. با توجه به تنوع برندها و مدل‌ها در بازار ایران، انتخاب مناسب‌ترین کلمپ با توجه به نیاز پروژه، شرایط محیطی و بودجه، از اهمیت ویژه‌ای برخوردار است.

برای مشاوره تخصصی و تأمین انواع کلمپ‌های انتهایی کابل خودنگهدار با گارانتی کیفیت و قیمت رقابتی، می‌توانید به وب‌سایت امیران برق مراجعه کنید. تیم متخصص ما آماده ارائه مشاوره فنی و راهکارهای بهینه برای پروژه‌های شما می‌باشد.
